Garnitură pentru țeavă spiralată ecranată

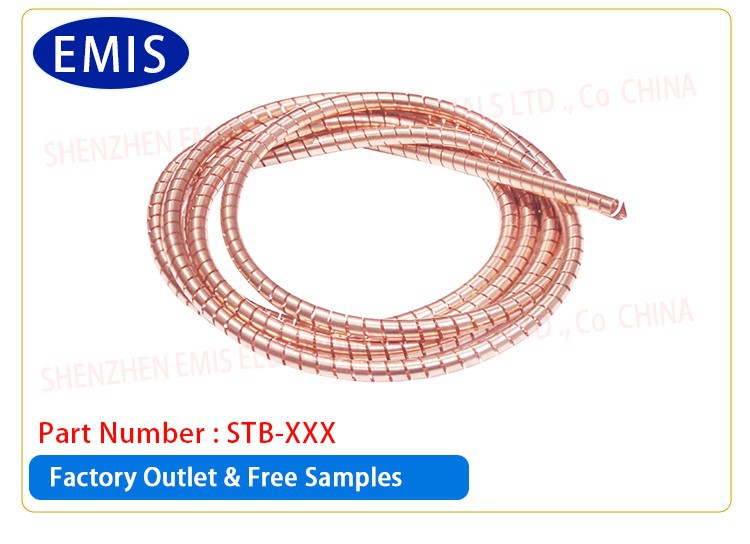

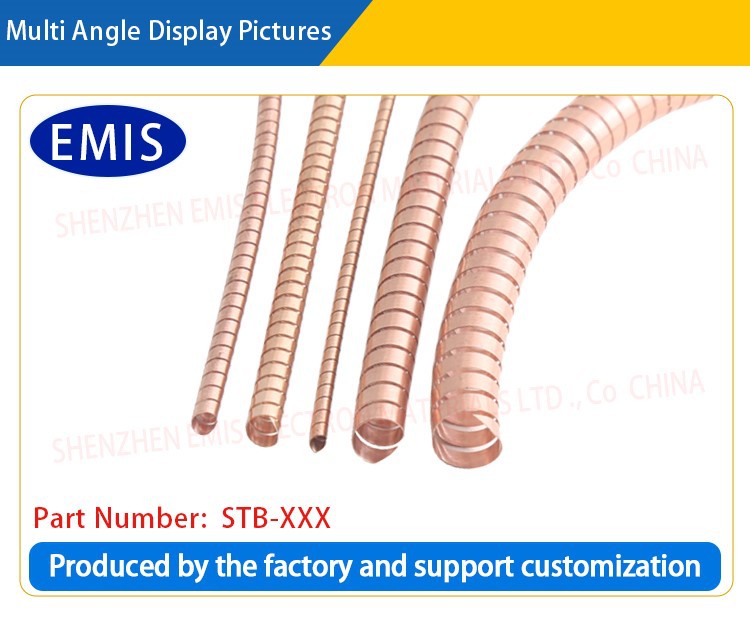

Garnitura tubului spiralat de ecranare este realizată din cupru beriliu placat cu cositor, cupru beriliu placat cu nichel, oțel inoxidabil și alte materiale. Această structură unică îi conferă un efect excelent de ecranare a undelor electromagnetice. Poate bloca eficient interferența undelor electromagnetice externe și poate asigura funcționarea normală a echipamentului într-un mediu electromagnetic complex.







Diagrama de referință pentru dimensiunea țevii spiralate I. Instalat în canalul standard al inelului O II. Instalați în canelura în coadă de rândunică







Putem personaliza lățimea, grosimea și diametrul exterior al materiilor prime din cupru beriliu/oțel inoxidabil în funcție de nevoile dumneavoastră. Această garnitură de etanșare este instalată într-o canelură. Metoda de instalare specifică este prezentată în figură. Specificațiile standard ale produsului sunt prezentate în tabelul cu parametrii tubului spiralat din cupru beriliu:



NU	Numărul piesei	T(mm)	Diametru (D)	Lungime max	Finisaj de suprafață	Miez interior	Dimensiune montată
							W	H	N
1	STB-086	0.08	0.86 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 metri	Luminos. Nichel. Staniu. Aur. argint	STB-1270-IC	16.70	9.60	12.30



































De asemenea, putem folosi oțel inoxidabil pentru a face tubul spira. Numărul piesei ca mai jos.



NU	Numărul piesei	T(mm)	Diametrul	Lungime Max/Bobina	Finisaj de suprafață	Miez interior P/N	Dimensiune montată
							W	H	N
1	STS-086	0.08	0.86 mm	10 metri	Luminos. Nichel. tablă etc	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 metri	Luminos. Nichel. tablă etc	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 metri	Luminos. Nichel. tablă etc	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 metri	Luminos. Nichel. tablă etc	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 metri	Luminos. Nichel. tablă etc	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 metri	Luminos. Nichel. tablă etc	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60 mm	10 metri	Luminos. Nichel. tablă etc	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 metri	Luminos. Nichel. tablă etc	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20 mm	10 metri	Luminos. Nichel. tablă etc	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60 mm	10 metri	Luminos. Nichel. tablă etc	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40 mm	10 metri	Luminos. Nichel. tablă etc	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75 mm	10 metri	Luminos. Nichel. tablă etc	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25 mm	10 metri	Luminos. Nichel. tablă etc	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 mm	10 metri	Luminos. Nichel. tablă etc	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60 mm	10 metri	Luminos. Nichel. tablă etc	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7 mm	10 metri	Luminos. Nichel. tablă etc	STS-1270-IC	16.70	9.60	12.30



1. Clasificarea produselor

Garniturile de ecranare a tubului spiralat sunt împărțite în garnituri de ecranare a tubului spiralat din cupru beriliu și garnituri de ecranare a tubului spiralat din oțel inoxidabil, în funcție de diferite materiale.

Tuburile spiralate din cupru beriliu sunt plăcuțe de ecranare electromagnetice de înaltă performanță. Fabricate din material de cupru beriliu de înaltă calitate, au o elasticitate excelentă și rezistență la deformarea la compresiune permanentă.

Ele își pot reveni rapid la forma inițială după ce au fost strânse de forța externă și se pot adapta la goluri de diferite forme și dimensiuni pentru a asigura un bun contact și efecte de ecranare; suprafața tubului spiralat este cositorită sau placată cu nichel pentru a-și îmbunătăți și mai mult conductivitatea și performanța de ecranare, iar plăcuțele acoperite cu marginile au o rezistență puternică.

rezistență la coroziune electrochimică în medii umede și cu pulverizare de sare.

Garniturile de ecranare a tubului spiralat din oțel inoxidabil sunt benzi de ecranare a tubului spiralat din oțel inoxidabil.

Tuburile spiralate din oțel inoxidabil au o elasticitate excelentă și rezistență la compresiune și pot realiza funcții semnificative de susținere și retragere. Ele pot fi instalate pe plăci de orice grosime fără suport suplimentar. În plus, tuburile spiralate din oțel inoxidabil pot oferi, de asemenea, performanțe excelente de ecranare pentru a proteja echipamentele electronice de interferențe electromagnetice.



Introduce

Garnitura tubului spiralat ecranat este realizată din cupru beriliu placat cu cositor, cupru beriliu placat cu nichel, oțel inoxidabil și alte materiale. Această structură unică îi conferă un efect excelent de ecranare a undelor electromagnetice. Poate bloca eficient interferența undelor electromagnetice externe și poate asigura funcționarea normală a echipamentului într-un mediu electromagnetic complex. Fie că este vorba de unde electromagnetice de înaltă frecvență sau de joasă frecvență, acesta poate fi protejat eficient de acesta, oferind protecție fiabilă pentru echipamentele care necesită performanțe ridicate de ecranare a undelor electromagnetice.

Funcțiile principale ale garniturii tubului spiralat ecranat

Ecranarea electromagnetică: cea mai importantă funcție este ecranarea electromagnetică. Prin structura metalică a tubului spiralat, poate izola eficient interferențele electromagnetice externe sau interne, poate proteja echipamentele electronice de interferența radiațiilor electromagnetice și poate asigura funcționarea normală a echipamentului.

Reduceți scurgerea radiațiilor electromagnetice: atunci când este utilizată într-un sistem de conducte pentru transmiterea semnalelor sau a curenților, garnitura tubului spiralat ecranat poate preveni scurgerea radiației electromagnetice a semnalelor sau curenților, evitând interferențele cu mediul înconjurător sau cu echipamentele.

Îmbunătățiți compatibilitatea electromagnetică (EMC): aplicat echipamentelor industriale, echipamentelor de comunicații, echipamentelor medicale și altor domenii pentru a se asigura că echipamentul respectă standardele EMC (compatibilitate electromagnetică) și respectă reglementările legale și de siguranță.

Protecție structurală și durabilitate: Garniturile pentru țevi spiralate pot oferi, de asemenea, protecție fizică pentru a preveni deteriorarea echipamentului prin frecare, coliziune sau alte daune fizice și pentru a spori durabilitatea țevilor sau echipamentelor.

Structura și materialele garniturilor de țevi spiralate ecranate

Structura garniturilor de țevi spiralate ecranate include de obicei două părți:

Strat de plasă de sârmă: plasa de sârmă este țesută din metale foarte conductoare (cum ar fi oțel inoxidabil, cupru, aluminiu etc.) și este responsabilă pentru asigurarea ecranării electromagnetice. Etanșeitatea și materialul plasei de sârmă determină eficacitatea de ecranare a acesteia.

Elastomer sau strat de protecție: Suprafețele interioare și exterioare ale țevii spiralate au, în general, un strat de elastomer (cum ar fi cauciuc, silicon etc.) sau strat protector, care joacă în principal un rol în hidroizolație, rezistență la coroziune și rezistență la șoc. Materialele elastomerice pot oferi, de asemenea, un anumit efect de tamponare și pot crește durabilitatea garniturii.

Garniturile pentru tuburi spiralate ecranate sunt garnituri de ecranare electromagnetice de înaltă performanță. Acest material pentru garnituri de ecranare este un material de ecranare ideal pentru proiecte militare și aerospațiale, precum și pentru unele echipamente electronice civile care necesită ecranare și etanșare eficiente și poate fi utilizat pe scară largă în probleme de ecranare pe care alte garnituri nu le pot rezolva. Eficiența de ecranare a acestei garnituri de etanșare este de 86dB până la 165 dB.

Tuburile spiralate din oțel inoxidabil sunt, de asemenea, garnituri de ecranare electromagnetice de înaltă performanță. Acest produs este foarte potrivit pentru aplicații civile și respectă Directiva Europeană 83528. Aceste garnituri pot oferi o calitate de ecranare de peste 95 dB la 1GHz.

Compania noastră oferă servicii profesionale de personalizare a garniturii tubului spiralat de ecranare, cu scopul de a oferi clienților din diferite industrii soluții eficiente de ecranare și protecție electromagnetică. Prin intermediul serviciilor de personalizare, putem proiecta și fabrica garnituri pentru tuburi spiralate de ecranare care îndeplinesc mediile lor speciale de aplicare în funcție de nevoile specifice ale clienților, asigurându-ne că performanța, dimensiunea și aplicabilitatea produselor sunt perfect potrivite pentru a ajuta clienții să facă față interferențelor electromagnetice complexe ( probleme EMI).





Câmpurile de aplicare

Echipamente electronice: în comunicații, medicale, electronice de larg consum și alte echipamente, garniturile ecranate pentru tuburi spiralate sunt utilizate pe scară largă pentru a proteja componentele sensibile de interferențele electromagnetice.

Industria auto: În sistemele electronice montate pe vehicule, garniturile ecranate din tub spiralat sunt adesea folosite pentru a proteja senzorii, cablurile și conectorii pentru a preveni interferențele electromagnetice să afecteze sistemul de control electronic al mașinii, în special funcționarea normală a conducerii autonome și a sistemelor inteligente.

Aerospațial: În medii cu cerere mare, cum ar fi navele spațiale și comunicațiile prin satelit, garniturile ecranate pentru tuburi spiralate pot fi utilizate pentru ecranarea electromagnetică a cablurilor, conductelor, instrumentelor și echipamentelor pentru a asigura fiabilitatea echipamentelor și stabilitatea comunicațiilor.

Aplicații industriale: în controlul industrial, echipamente de generare a energiei, transformatoare și alte echipamente, garniturile ecranate din tub spiralat pot fi utilizate pentru a reduce interferența electromagnetică dintre echipamente și pentru a îmbunătăți stabilitatea sistemelor electrice.

Echipament militar și de securitate: în echipamentele de comunicații militare, sistemele radar, comunicațiile prin satelit și alte domenii, garniturile ecranate din tub spiralat sunt utilizate pentru a îmbunătăți capacitatea anti-interferență a echipamentelor și pentru a asigura transmiterea în siguranță a semnalelor importante.

Avantaje de performanță

Garniturile pentru tub spiralat ecranat au proprietăți excelente de conductivitate și ecranare;

Garniturile tubului spiralat ecranat au o rezistență excelentă la coroziune după galvanizare; Proprietățile materialelor tuburilor spiralate din cupru beriliu pot obține capacități mai bune de transfer de căldură și de răcire;

Garniturile tubului spiralat ecranat pot oferi elasticitate ridicată și relaxare scăzută în funcție de performanța arcului; Tuburile spiralate din oțel inoxidabil au o rezistență excelentă la coroziune și rezistență la uzură, iar durata lor de viață este lungă, reducând costurile de întreținere și înlocuire;

Tuburile spiralate din oțel inoxidabil pot menține în continuare proprietăți mecanice bune în medii cu temperaturi ridicate și sunt potrivite pentru schimbul de căldură și alte domenii;

Tuburile spiralate din oțel inoxidabil sunt ușor de curățat și potrivite pentru utilizare în industria alimentară și medicală;

Adăugarea PVC și a altor miezuri interioare la tubul spiralat poate modifica diferite forțe de compresie;

Toate produsele (inclusiv galvanizarea) respectă standardele SGS, ROHS, REACH, de mediu și alte standarde.







Procesul de fabricație a garniturii pentru țevi spiralate ecranate

Parametrii tehnici ai produsului

Materii prime:

Tub spiralat: cupru beriliu placat cu staniu (fără plumb) sau tub spiralat

Miez tub: PVC duritate 80.



Eficacitatea ecranării:

Calitate de ecranare: în banda de frecvență de 1MHz-1GHz, eficiența sa de ecranare Depășește 80dB (80dB-160dB). (Așa cum se arată în figura de mai jos)

Nota:

1. Garnitura tubului spiralat din cupru din beriliu cositor cu forță elastică standard;

2. Garnitura tub spiralat din cupru din beriliu cositor de forță elastică medie;

3. Garnitura tubului spiralat din cupru din beriliu cu forță elastică scăzută.

Forța elastică de compresie

Garniturile de ecranare a tubului spiralat din cupru beriliu sunt împărțite în următoarele două forțe elastice de compresie diferite. Compresia ideală este de 25% din diametrul tubului spiralat. Deoarece presiunea este legată de grosimea materiei prime de cupru beriliu, valoarea aproximativă a forței elastice este marcată în tabelul de mai jos:



Diametru (mm)	Stretch standard*	Elasticitate medie
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Notă: * indică faptul că tubul spiral elastic standard nu are miez interior, ** indică faptul că acest model nu poate avea un miez interior
Stretch standard: 4,8 kg/cm (medie); Întindere medie: 1,6 kg/cm (medie)



Livrare, livrare și servire



Capacitate de livrare rapidă

1. Timp normal de livrare în vrac: mai puțin de 3 zile;

2.Timp maxim pentru produse speciale: mai puțin de 7 zile.

3. Timp normal de livrare al probei gratuite: mai puțin de 2 zile.

4. Termen de livrare pentru produse speciale: mai putin de 7 zile.

5. Timpul de finalizare a producției manuale de mostre: mai puțin de 7 zile



Asigurare de încredere a calității

Timp de feedback pentru plângerile clienților cu privire la calitate: mai puțin de 1 oră.

Timp de schimb de mărfuri: mai puțin de 1 zi.

oferind o gamă completă de rapoarte de inspecție a calității pentru a asigura calitatea și fiabilitatea produsului.,





Î1: Ce este o garnitură de protecție a tubului spiralat?

A1: Garnitura tubului spiralat de ecranare este o componentă de protecție folosită pentru ecranarea electromagnetică, de obicei realizată din material metalic și are o structură în spirală. Funcția sa principală este de a preveni interferența electromagnetică (EMI) și de a oferi o cale conductivă. Este adesea folosit în diferite dispozitive și sisteme electronice pentru a reduce interferența electromagnetică și pentru a îmbunătăți stabilitatea sistemului electric.



Î2: Care este funcția principală a garniturii tubului spiralat de ecranare?

A2: Funcția principală a garniturii tubului spiralat de ecranare este de a oferi protecție electromagnetică, de a reduce interferența undelor electromagnetice externe asupra echipamentului și de a împiedica undele electromagnetice emise de echipament să interfereze cu mediul extern. În plus, poate oferi, de asemenea, conexiuni electrice și căi conductoare într-o anumită măsură pentru a se asigura că echipamentul funcționează stabil într-un mediu electromagnetic complex.

.

Î3: De ce să alegeți o garnitură personalizată pentru tub spiralat de ecranare?

A3: Garniturile personalizate pentru tuburi spiralate de ecranare pot satisface cu precizie nevoile aplicațiilor specifice. Fiecare dispozitiv are dimensiuni, forme și medii de utilizare diferite. Personalizarea poate asigura cel mai bun efect de ecranare, asigurând în același timp adaptabilitatea, durabilitatea și confortul instalării. Prin servicii personalizate, clienții pot alege materialele, dimensiunile, tratamentele de suprafață și structurile potrivite pentru a se asigura că garniturile funcționează stabil într-un mediu specific pentru o perioadă lungă de timp.



Î4: Ce caracteristici pot fi personalizate pentru garniturile tubului spiralat ecranat?

A4: Când personalizați garniturile pentru tub spiralat ecranat, următoarele caracteristici pot fi ajustate:

Dimensiune și formă: Personalizați lungimea, diametrul, pasul etc. în funcție de cerințele de dimensiune ale echipamentului clientului.

Selectarea materialului: Selectați diferite materiale metalice în funcție de mediul de lucru, cum ar fi cupru beriliu, oțel inoxidabil, aliaj placat cu cupru etc., pentru a asigura efectul de ecranare și rezistența la coroziune.

Tratamentul suprafeței: cum ar fi placarea cu nichel, placarea cu argint, placarea cu aur etc., pentru a îmbunătăți rezistența la coroziune, conductivitatea și proprietățile mecanice.

Design structural: Reglați structura spirală și numărul de straturi ale garniturii pentru a optimiza efectul de ecranare.

Adaptabilitate la mediu: personalizați rezistența la temperaturi înalte, rezistența la coroziune, caracteristicile de impermeabilitate și rezistență la praf pentru a asigura o utilizare stabilă pe termen lung în condiții extreme.



Î5: Cum să asigurați calitatea garniturii personalizate pentru tub spiralat ecranat?

A5: Adoptăm un proces strict de control al calității, de la proiectare, selecția materialelor, producție până la testarea finală, fiecare legătură este strict verificată. Înainte de personalizare, vom comunica cu clienții în detaliu pentru a ne asigura că planul de proiectare îndeplinește cerințele aplicației; după producerea probei, se efectuează mai multe teste (cum ar fi ecranarea electromagnetică, rezistența la temperaturi ridicate, rezistența la coroziune etc.) pentru a asigura calitatea produsului. În timpul producției în masă, se efectuează, de asemenea, monitorizare și testare completă pentru a se asigura că fiecare produs îndeplinește standardele.



Î6: Garniturile tubului spiralat ecranat pot fi reutilizate?

A6: Garniturile pentru tub spiralat ecranat sunt de obicei proiectate ca componente reutilizabile, în special materiale metalice de înaltă calitate și tratamente de suprafață pentru a le asigura durabilitatea și durata de viață lungă. Cu toate acestea, utilizarea pe termen lung poate cauza o anumită uzură sau deteriorare, așa că sunt necesare inspecții și întreținere regulate. Dacă garnitura este deteriorată sau performanța se degradează, înlocuirea la timp poate asigura că echipamentul continuă să funcționeze normal.



Î7: Cum să alegi o garnitură adecvată pentru tub spiralat ecranat?

A7: Atunci când alegeți o garnitură adecvată pentru tub spiralat ecranat, trebuie luați în considerare următorii factori:

Cerințe de compatibilitate electromagnetică ale echipamentului: Alegeți o garnitură cu efect de ecranare suficient.

Mediul de lucru: Luați în considerare factori precum temperatura, umiditatea și corozivitatea și alegeți materiale care se adaptează mediului.

Dimensiune și formă: Asigurați-vă că garnitura se potrivește cu interfața echipamentului și cu locația de instalare.

Cerințe de durabilitate: Alegeți materiale de înaltă durabilitate pe baza duratei de viață și a ciclului de întreținere.



Î8: Care este timpul de livrare pentru garniturile de tub spiralat ecranate personalizate?

A8: Timpul de livrare depinde de obicei de complexitatea și volumul de producție al garniturii. În general, ciclul de producție și verificare a mostrei este de aproximativ 2-3 zile, iar noul eșantion de matriță este de 15 zile. În cazul în care clientul are nevoi urgente, putem oferi servicii rapide în funcție de situația specifică și putem încerca să scurtăm ciclul de livrare.
